湖北中骋金禹防水技术股份有限公司

施工方法及施工要点

Construction method and construction key points

基层处理

基层要求表面应坚固、平整、干燥、干净、无灰尘油污。

弹线施工TPO卷材

在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸(长短边搭接单缝焊≥80mm，双缝焊≥120mm)，将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。

涂刷胶粘剂

在合格基层上均匀涂刷基层处理剂，涂刷时应厚薄均匀，不漏底、不堆积，遵循先高后低，先立面后平面的原则，同时在卷材背衬面进行涂胶，达到干燥程度(一般以不粘手为准)方可进行卷材的施工。

热风焊接搭接缝

卷材所有搭接通过热风焊接。正式施工前至少进行两次焊接测试来保证焊接质量，焊接试验的结果作为焊接调节的依据。每条焊缝必须通过目测和手工检测。目测时,焊缝边缘应有熔浆挤出;手工检测,即用专用尖头工具，稍微用力，沿焊缝移动，无漏焊、跳焊为合格;必要时，可用剥离实验:在抽检焊缝质量时可用勾刀或美工刀将 TPO卷材垂直于焊缝切割2-3cm 宽的切口，用力撕扯切割条以检验焊接质量是否合格，发现熔焊不实之处及时修补。

细部处理

细部节点应采用手工焊接，细部处理的有效焊接宽度较大面有效焊接宽度较小。阴角泛水，距阴角150 - 230mm安装固定件。确定固定件位置距卷材边13mm - 25mm。在增强型TPO卷材切边上，要求施加约3mm直径切边密封膏。卷材收口:卷材收口采用专用收口压条及密封胶进行卷材收口密封处理。

闭水试验

防水层完成后应进行蓄水试验，楼、地面蓄水高度不应小于20mm，蓄水时间不应少于24h;闭水试验的前期每1小时应到楼下检查一次，后期每2-3小时到楼下检查一次。若发现漏水情况，应立即停止闭水试验，重新进行防水层完善处理，处理合格后再进行闭水试验。闭水试验结束后，视下一道工序情况，进行安排。

基层处理

弹线施工TPO卷材

涂刷胶粘剂

热风焊接搭接缝

细部处理

闭水试验

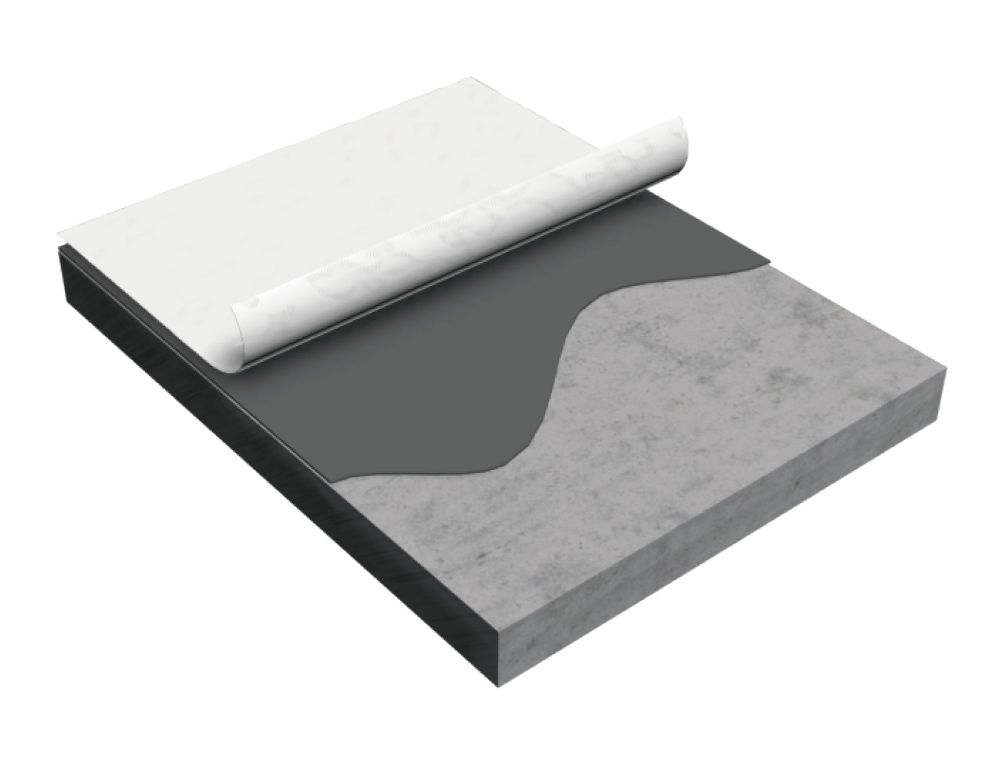

基层处理、弹线施工TPO卷材及涂刷胶粘剂

基层要求表面应坚固、平整、干燥、干净、无灰尘油污。
在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸(长短边搭接单缝焊≥80mm，双缝焊≥80mm)，将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。
在合格基层上均匀涂刷基层处理剂，涂刷时应厚薄均匀，不漏底、不堆积，遵循先高后低，先立面后平面的原则，同时在卷材背衬面进行涂胶，达到干燥程度(一般以不粘手为准)方可进行卷材的施工。（湿铺法时卷材背衬面不用涂胶粘剂）

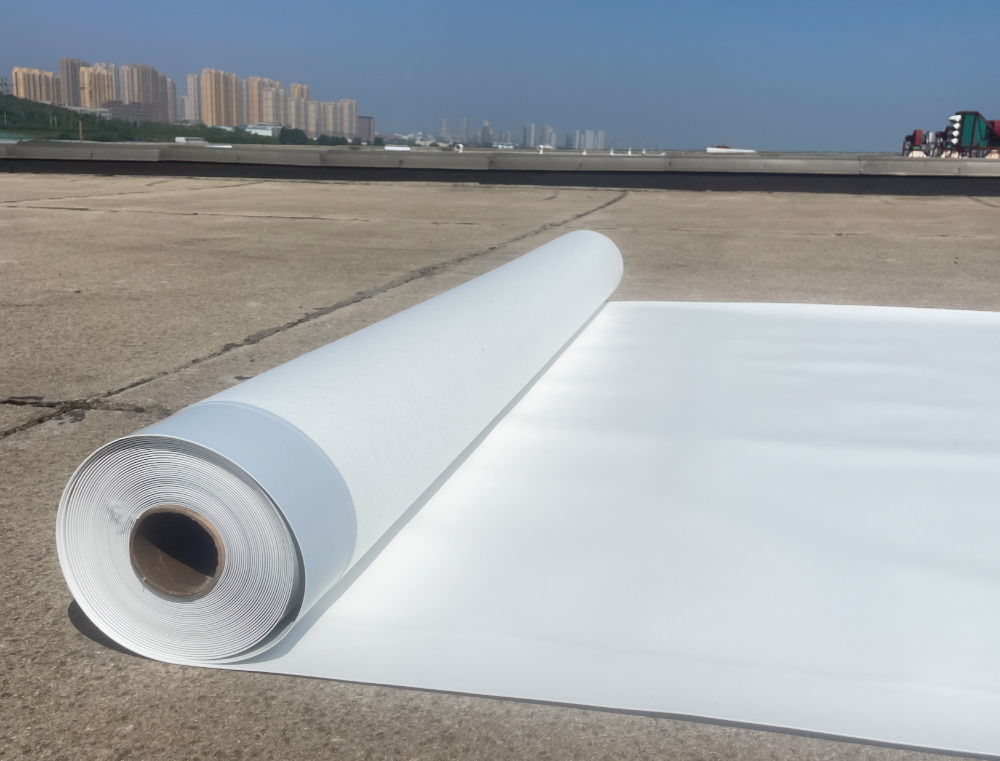

卷材铺贴

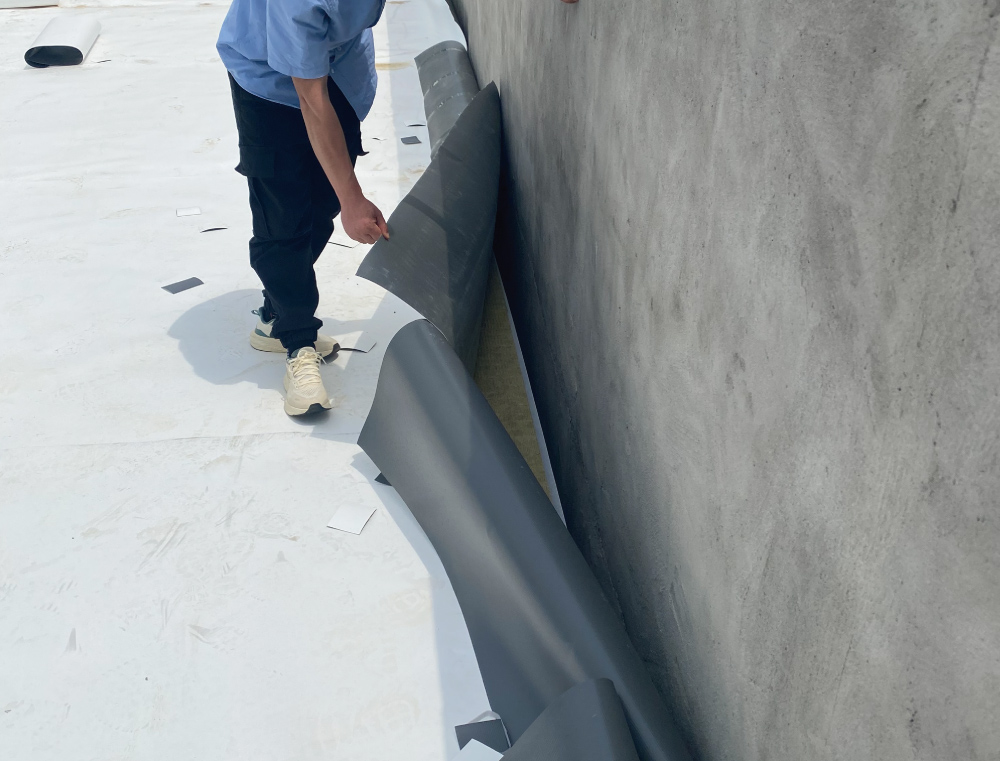

卷材铺贴将卷材对准基准线试铺，在约 5m 长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材将未铺开卷材隔离纸从背面缓缓撕开,同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约 5m 长卷材卷回，依上述方法粘贴在基层上。

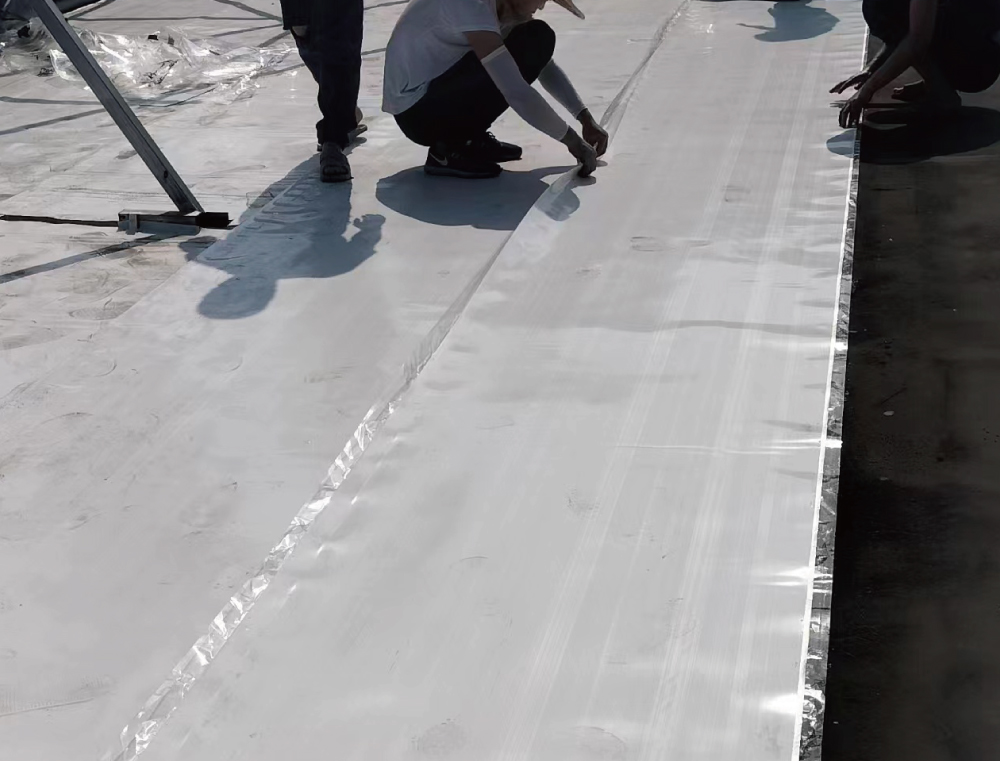

辊压排气待卷材铺贴完成后，用软橡胶板或提筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。

热风焊接搭接缝

单面粘卷材搭接边施工: 短边相邻卷材之间为平行搭接，用胶粘带盖条加温粘结(屋面胶粘带盖条宽度 150mm，地下室胶粘带盖条宽度 150mm)。长边为加温自粘搭接,搭接宽带不小于 80mm。大面积铺贴完成后24 小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜(短边不用撕隔离膜)，用热风枪边加温边粘结。
双面粘卷材搭接边施工: 直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂(大面积涂刮水泥素浆时同时施工)水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度: 不小于 80mm。最后用水泥素浆抹平封死。

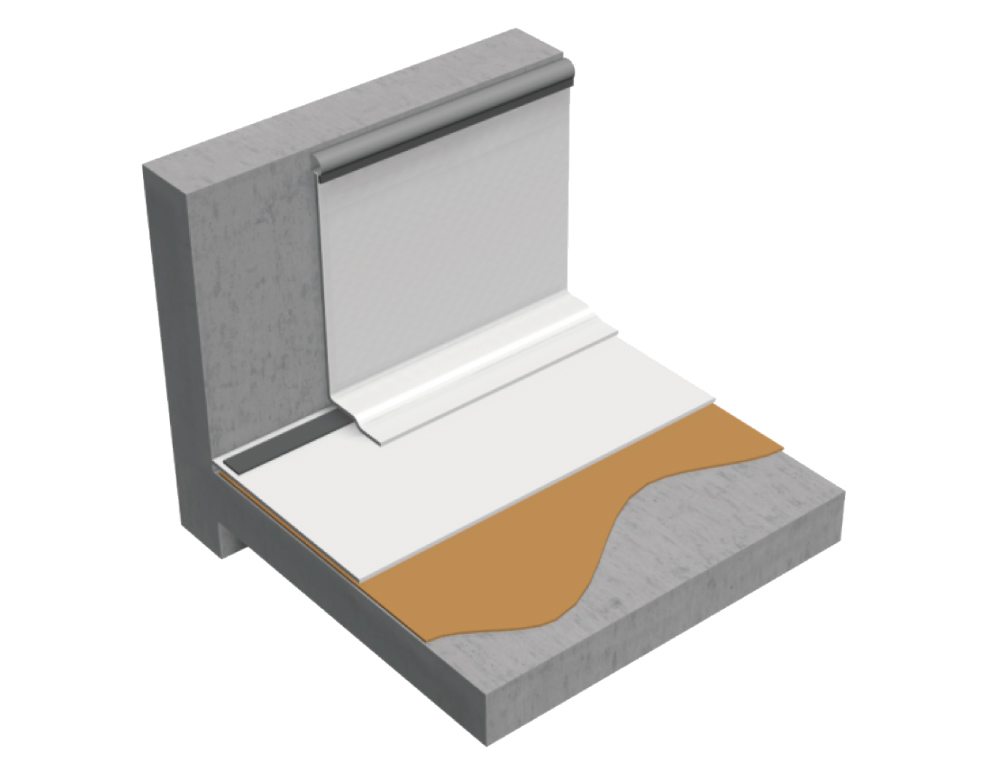

细部处理

屋面平面周边与立面交接处PTO卷材用通长铁压条固定，立面铁制压条上口用塑料焊丝通长焊接，在平面与立面交接处用≥150mm宽通长PTO卷材覆盖、接缝与大面卷材焊接严密。根据设计和规范抗风揭要求，在屋面四周和年最大频率风向位置按要求裁取小于TPO幅宽的卷材，加密固定点以满足抗风揭要求。屋面上大于500mm*500mm的穿出构件，其周边应使用压条固定，立面铁制压条上口用塑料焊绳通长焊接，在平面与立面交接处用200mm宽通长PTO卷材覆盖、接缝与大面卷材焊接严密。优先使用阴阳角预制件,也可以采用均质TPO片材按图示形状裁剪，焊枪热熔。阴阳角处增铺卷材附加层，优先使用阴阳角预制件,也可以采用均质TPO片材按图示形状裁剪，焊枪热熔。
